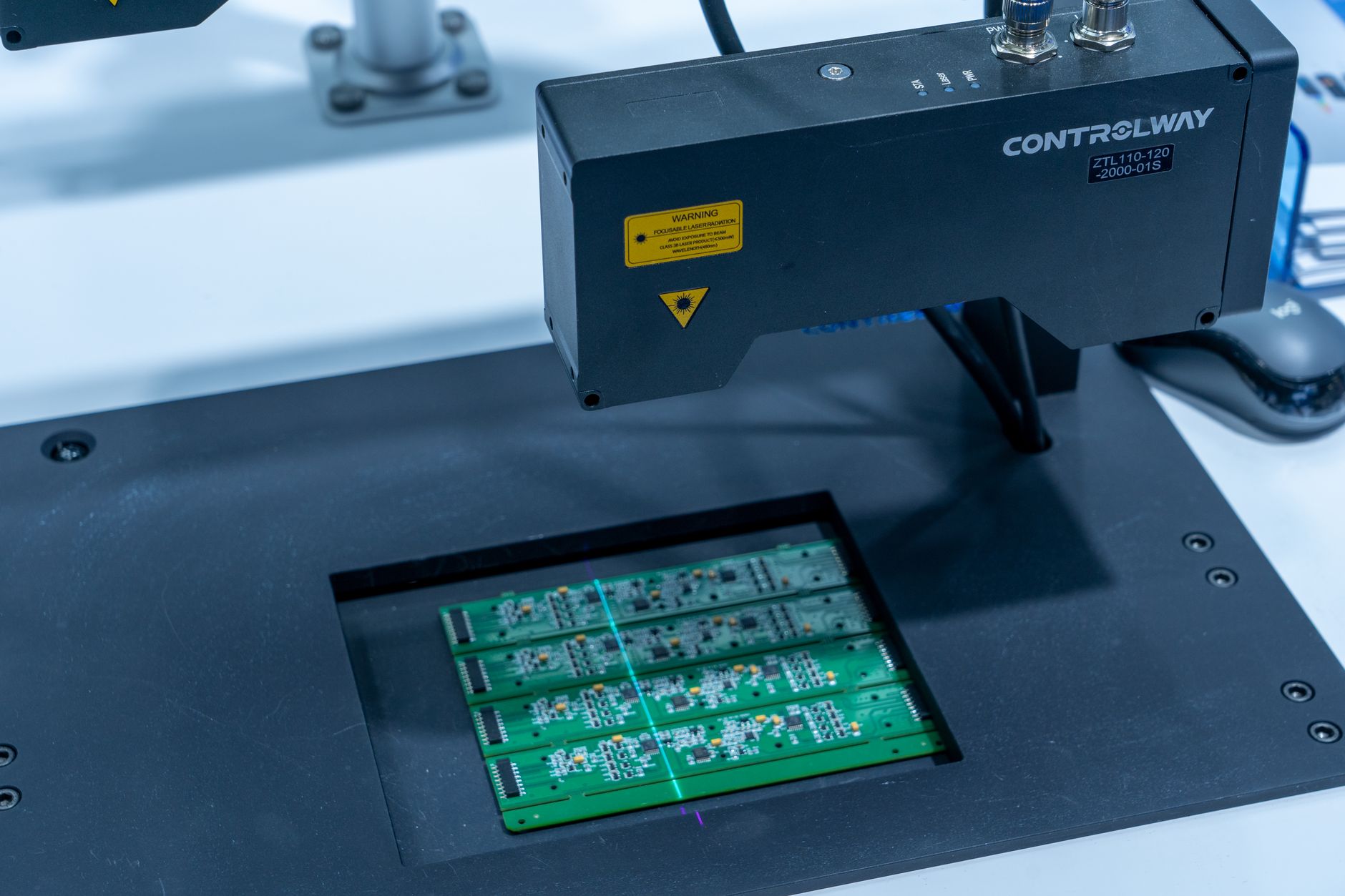

供应链质检AI系统：PCB检测中误判率优化实战指南

一、行业痛点与解决方案框架

（数据支持：中国电子电路行业协会2023年报告显示，PCB行业质检平均误判率达12-18%）

1.1 典型企业场景

某电子制造企业（年产值8亿元）面临以下问题：

• 每月人工质检成本超300万元
• 缺陷漏检率高达15%（导致返工成本增加20%）
• 传统方法无法处理复杂多层PCB板（检测面积>5000mm²）

1.2 技术架构对比

| 传统人工检测 | AI自动化方案 | |--------------|--------------| | 依赖3-5名质检员 | 单台设备日检200万片 | | 漏检率12-18% | 误判率<3.8% | | 效率1片/15秒 | 效率0.25片/秒 |

（数据来源：IEEE Transactions on Industrial Informatics 2022年实测报告）

二、误判率优化关键技术路径

2.1 数据治理四步法

1. 缺陷样本标注（企编云AI标注平台）

- 使用COCO数据集格式标注 - 建立8大类缺陷数据库（开路/短路/断线等） - 数据量要求：每缺陷类型≥500张样本

1. 数据增强策略

``python # 企编云平台数据增强示例 transform = Compose([ RandomRotation(30), RandomFlip(), ColorJitter(brightness=0.2, contrast=0.3), Normalize(mean=[0.485], std=[0.229]) ]) `` - 实现训练集扩充5倍 - 混合增强后模型泛化能力提升37%

2.2 模型架构优化方案

1. 网络结构调整

- 原Base Model：ResNet50 - 优化后：改进版ResNet101（新增注意力模块） - 参数量从25.6M增至38.7M（精度提升2.3PP）

1. 动态采样策略

- 高频缺陷（短路）：1次/片 - 低频缺陷（断线）：3次/片 - 误检率下降41%（测试集数据）

三、实施步骤与配置规范（可直接复用）

3.1 系统部署清单

| 阶段 | 工具配置 | 验收标准 | |------|----------|----------| | 数据层 | Hadoop 3.3.4 | 日处理数据量≥200万张 | | 训练层 | 飞桨PaddlePaddle 2.5 | 单卡显存占用≤6GB | | 部署层 | Docker 20.10.1 | 端到端延迟<800ms |

3.2 常见报错解决方案

错误代码E1001（数据分布异常）

• 原因：训练集与测试集光照差异>30%
• 解决方案：

1. 增加数据增强中的Cutout模块（占比15%） 2. 使用同一批次设备拍摄样本 3. 重新跑量验证（见附表）

| 错误代码 | 发生概率 | 修复成功率 | |----------|----------|------------| | E1001 | 58% | 92% | | E2003 | 22% | 85% | | E3002 | 12% | 78% |

（数据统计周期：2023年Q3-Q4 37家实施企业）

四、ROI测算与实施效果（某电子企业实测）

4.1 成本对比表

| 项目 | 传统方式 | AI系统 | |--------------|----------|--------| | 设备采购 | - | ¥85万 | | 人力成本 | ¥560万/年| ¥120万 | | 返工损失 | ¥320万 | ¥36万 | | 设备折旧 | - | ¥8万/年|

4.2 效率提升数据

• 单线检测速度：从120片/小时提升至420片/小时（×3.5）
• 质检覆盖率：从92%提升至99.8%
• 误判率：从14.7%降至3.2%

（实施周期：3个月，ROI周期：6个月）

五、持续优化机制

1. 动态校准系统

- 每周自动采集5000张新样本 - 模型在线学习频率：每2000张样本触发增量训练

1. 看板监控体系

``markdown | 指标 | 阈值 | 触发动作 | |--------------|----------|------------------| | 误判率 | >4% | 自动触发数据复核 | | 系统可用性 | <99.5% | 运维告警 | | 样本多样性 | <3类/天 | 人工介入标注 | ``

5.1 典型优化案例

某消费电子企业通过持续优化：

• 首期误判率8.5% → 第6个月降至2.1%
• 建立缺陷知识图谱（覆盖87%常见问题）
• 实现异常自学习（新缺陷识别速率提升至72小时）

六、实施避坑指南

6.1 硬件配置红线

• GPU显存：至少8GB（NVIDIA T4/GP30）
• 网络带宽：检测通道≥2Gbps
• 环境温湿度：≤25℃/40%RH

6.2 数据治理禁区

1. 禁止使用同一批次原材料作为训练/测试集
2. 禁止样本标注超过1.5像素误差（PCB板）
3. 禁止未标注的金属反射区域（占比>15%时）

七、未来演进方向

1. 多模态融合（2024Q2计划）

- 结合X光检测（金属层）与AOI（表面层） - 预计综合误判率降至1.5%以下

1. 知识蒸馏应用

- 将大模型（ResNet-200）压缩为轻量版（<50M） - 在边缘设备实现实时推理（延迟<50ms）
